Ehz Leser

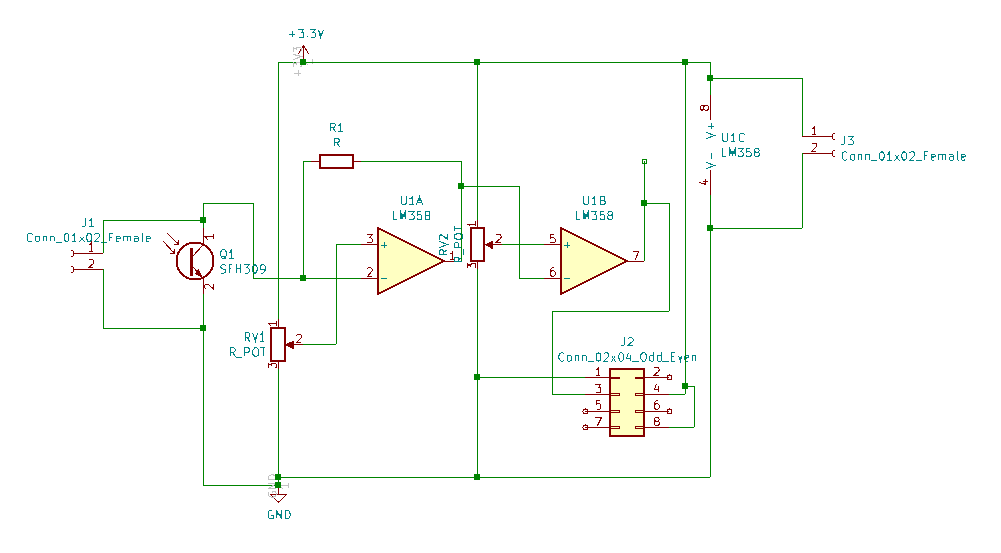

ein Schaltplan für einen EHz Lesekopf zum auslesen des Zählers:
- über RV1 kann die Verstärkung reguliert werden.
- RV2 stellt den Pegel für den invertierten Einganeg (TTL).
- LED1 ist ein Phototransistor ( SFH 309 )
nötig ist bei mir die OPV Verstärkung, da der Ehz Zähler leider weiter weg im Zählerschrank hinter einer Plastikscheibe ist.
Schema:

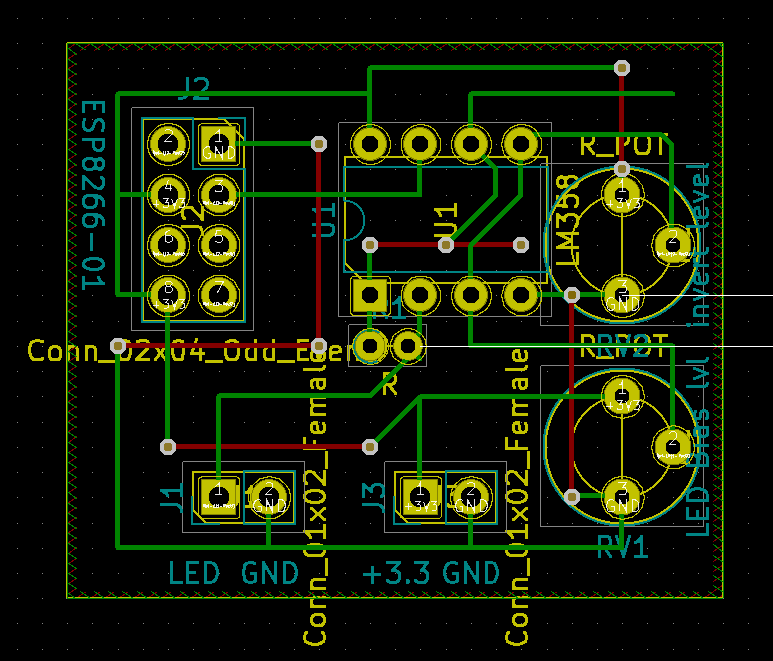

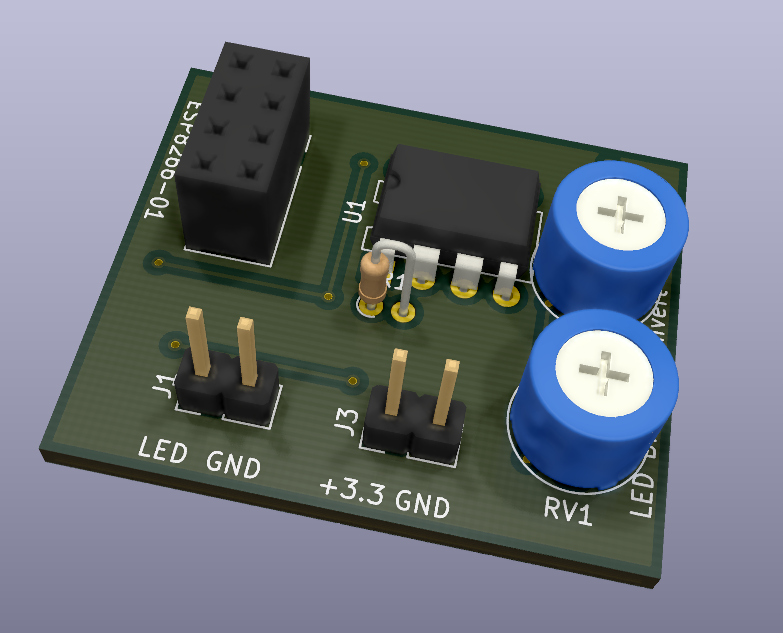

Layout des Platine:
Ausgangs Pins
An die 4 Pins sind
-
V++
-
GND
-
Dioden Eingang
-
Masse für LED
Danach wir einfach ein ESP8266-01 mit der Software von https://github.com/mruettgers/SMLReader auf den ESP gebracht und dann aufgesteckt.
Die software sendet die Daten dann zu einem Mqtt Server, wo dann weiterverarbeitet werden kann (Grafana ....)
Auswertung
http://wiki.volkszaehler.org/hardware/channels/meters/power/edl-ehz/emh-ehz-h1
